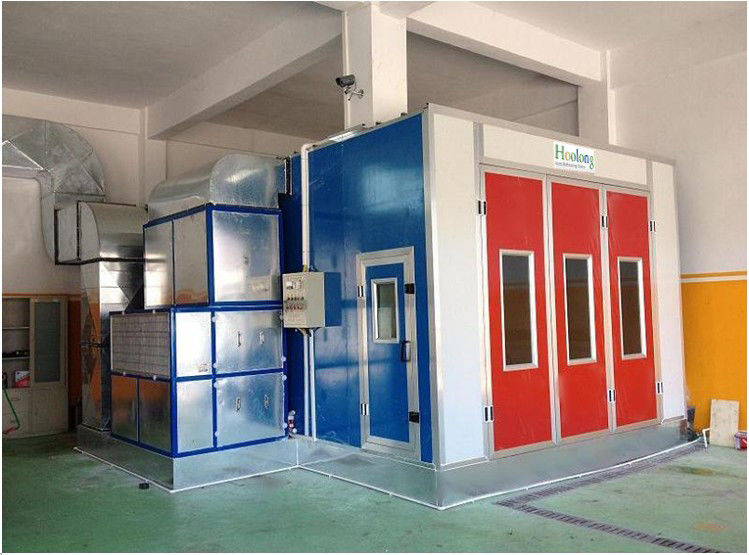

HL1000 Estancia de rociado, Estancia de horneado

La tabla de configuración
de la cabina de pintura estándar HL1000

1

Tamaño exterior

7000x5500x3300(mm)(L*A*H)

Tamaño interior

6900*3900*2650(mm)(L*A*H)

2

Puerta de entrada

Hay 3 puertas con marco de unión de aleación de aluminio cuyo grosor es de 1,0 mm, tamaño de puertas plegables: 1000*2600(mm)(A*H) Coincidencia de color

3

Puerta de trabajo

1 juego /700*1700mm(A*H), los colores son consistentes con la pared

4

Panel de pared

EPS (poliestireno espástico) de 50 mm de espesor con revestimiento de acero colorido de 0,426 mm

5

Iluminación

Ajuste oblicuo superior 45°,   8 grupos de cajas de lámparas especiales *3 piezas=24 piezas, lámpara Philips especial de 40w

6

Dispositivo de gabinete

Toma de aire desde arriba, escape de viento desde abajo, de acuerdo con la situación actual y la configuración, el tamaño del marco del tubo es de 50*50 mm, el gabinete está hecho de placa galvanizada cuyo grosor es de 0,8 mm

7

Máquina de escape 1 juego

2 ventiladores son de doble entrada y centrífugos, parámetro único: YOW5.6m.4kw.25000m3/h

8

Sistema de calefacción 1 juego

Con 24 grupos de calefacción por tubo de fibra de carbono infrarroja, 1000w/grupo, la temperatura de la sala de horneado se establece de 50° a 60°

9

Sistema de filtración

La sala está equipada con un dispositivo de filtrado de alta eficiencia tipo CC-G650, que puede filtrar eficazmente las partículas de polvo de 5PM, entrada de aire con dispositivo de filtrado primario 300, el filtro del techo está hecho de red de soporte de algodón y acero ligero

10

Techo

Se suprime a la formación mediante chapa galvanizada, el esqueleto del techo está hecho de tubo cuadrado (40*80 mm) 6 artículos

11

Sistema de control electrónico

Pulverización, pintura, instrumento de control de temperatura, interruptor de iluminación, interruptor de encendido, interruptor de parada de emergencia, la acumulación de la máquina de tiempo, etc., equipos de control eléctrico estándar

12

Frecuencia de voltaje

380V,50HZ

13

Velocidad del flujo de aire

≧0.25m/s

14

Intensidad de la luz

≧1000luxes

15

Potencia total

33kw

16

Sistema de conductos de aire

Está hecho de placa galvanizada (el grosor es de 0,8 mm) y nervadura de refuerzo, 700*700*1000, 3 es recto, 1 es curvo

17

Dispositivo de plataforma

El modelado de la rejilla galvanizada y el acero del canal es convexo, la columna está hecha de acero del canal, la placa a cuadros utiliza un tratamiento antioxidante de alto rendimiento, 2 rampas: 2000*530 mm (A*H)

18

Elemento de configuración
